♠ SCRUBBER NOZZLE ORIENTATION 실제 예 ♠
1. SPRAY NOZZLE TYPE 선정하기
환경설비에 사용되어지는 NOZZLE은 막힘이 없으면서도 FULL CONE 형상의 분사 패턴이어야 합니다.
하지만 이 두가지 조건을 완벽하게 수용할 수 있는 NOZZLE은 유감스럽게도 없다는 것입니다.
그래서 두 가지 조건의 절충점으로 나온 것이 미국 BETE의 SPIRAL(나선형 일명 돼지꼬리 노즐) TYPE입니다
이 NOZZLE은 완전 FULL CONE이 아닌 나선형 반 FULL CONE NOZZLE입니다, 물론 미국 BETE에서는
FULL CONE NOZZLE이라 사양상 규정하지만 이에 완벽히 동의하지 않습니다.
물론 이 TYPE이 전혀 안 막힌다는 것은 아닙니다. 상대적으로 덜 막히므로 이물질이 많은 환경
설비에 실용적으로 사용할 수 있습니다.
SPIRAL NOZZLE은 수년전에 국산화하여 현재 많이 공급되고 있습니다.
그리고 두 번째로 추천할 수 있는 것이 일자형 완전 FULLCONE NOZZLE입니다.
이 NOZZLE은 FULLCONE형태의 분사 패턴을 만들기 위해 NOZZLE 내부에 안내익 VANE이 있어서
이물질에 막힌다는 약점을 가지고 있지만 이물질(자생 미생물 포함)이 거의 없는 곳에서는
충분히 사용할만합니다.
여기서는 SPIRAL TYPE으로 선정하겠습니다.
마지막으로 사용하지 말아야할 NOZZLE로는 HALLOW CONE NOZZLE(일명 달팽이 노즐)입니다.
이 노즐은 분사패턴이 중공(中空)형으로 가운데 부분이 살수되지 않는다는 것입니다.
(따라서 FULLCONE이 아님)
또한 들어가는 입구의 구멍이 너무 작아서 사용시 초기에 거의 막혀버리는 현상이 발생되므로
요즘에는 많이 사라지는 추세입니다.
2. NOZZLE 끝단에서의 압력(또는 압력 수두) 결정
NOZZLE 끝단에서의 압력은 약 0.7~1.0 Kg.f/cm²g (이는 7~10 mH2O 수두)
여기서는 1.0Kg.f/cm²g ( 10 m 수두) 로 정하겠습니다.
3. PUMP의 압력(총양정 또는 총수두) 결정
H(양정M) = NOZZLE 끝단에서의 압력(수두- 단위 M)
+ 위치에너지 손실 수두( PUMP(더 정확히는 SCRUBBER 하부 저수조 수면 높이)에서
SCRUBBER BODY의 NOZZLE까지의 수직 높이-단위 M)
+ 배관 밸브류 등의 관로상에 의한 압력 손실 수두-단위 M)
= 10 M + 약 5M + 약 3M
= 18M
= 1.8 Kg.f/cm²g
여유를 고려하여 1.8 ~ 2.0 Kg?f/cm²g 로 결정합니다
4. NOZZLE SPEC. 결정
여기서는 SPIRAL(나선형) TYPE으로 하고 규격은 일단 1/2“ DTF24로 결정하며
ORIENTARTION을 해보고 적합하지 않으면 3/8“ DTF20 이나 1/2 DTF28로
변경하여 재 계산하는 것으로 하겠습니다

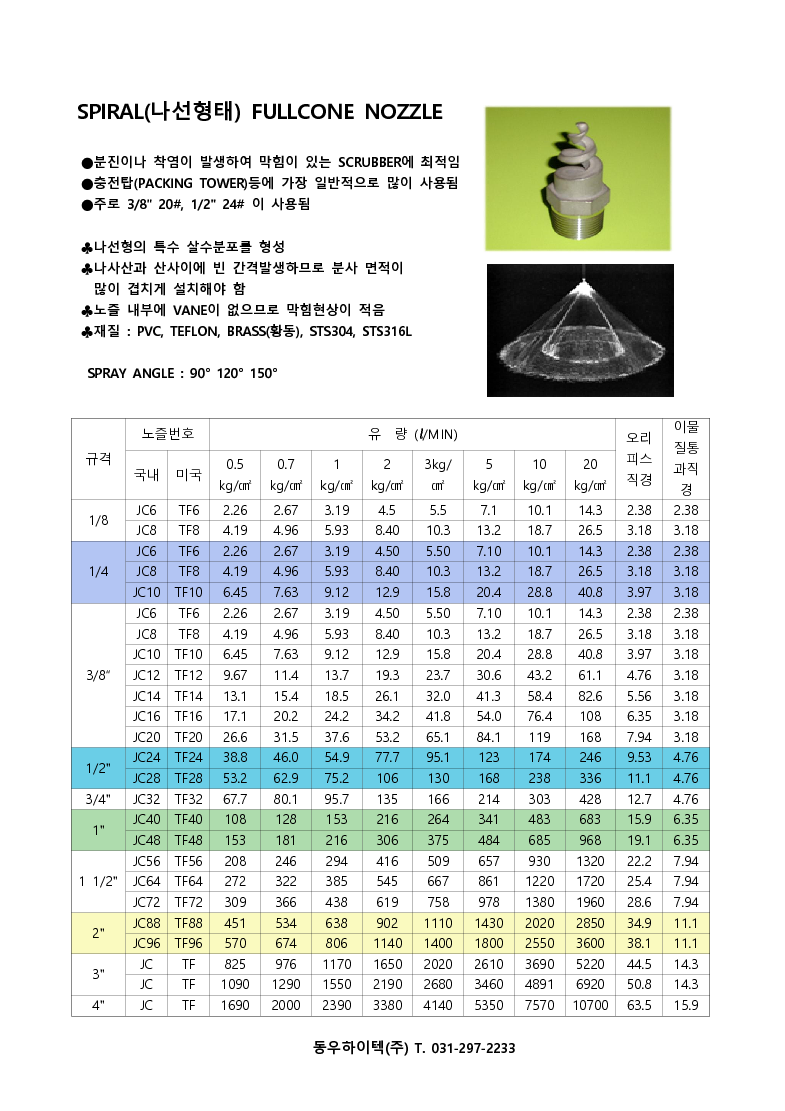

(위 SPIRAL(나선형) FULL CONE 사양표 참조)
5. 순확액총유량 및 NOZZLE 압력 유량에 의한 수량 산정
여기서 풍량은 520 m³/min, SCRUBBER 직경은 3000 mm 액가스비 약3 ℓ/m³ 2단 SPRAY
일때 PUMP 순환액량은 1550 ℓ/min, SCRUBBER 단면적은 7.06 m² 이를 기초로하여 계산함
NOZZLE 표에서 JC24 규격이 압력 1.0 Kg?f/cm²g 일때 분사유량은 54.9 ℓ/min
따라서 NOZZLE 수량 N = 1560 ℓ/min ÷54.9 ℓ/min = 28.4 ea
6. NOZZLE 배열(PITCH)에 의한 수량 선정
완전 FULLCONE NOZZLE일 경우의 배열은 삼각 배열이 원칙이고 PITCH도 분사각 및 높이에 의한
1개 NOZZLE의 분사반경을 계산한 후 겹치는 범위까지 고려하여 배열하는 것이 원칙이나
SPIRAL(나선형) TYPE은 나사산과 산사이에 빈 공간이 발생하여 살수반경상의 겹치는 부분을
크게하여야 하며 이에 대한 기준은 마뜩하게 제시되어질 수 있는 성질이 아니므로 기하학적인면을
고려하면서 이해하기를 바랍니다.
따라서 SPIRAL TYPE NOZZLEDML 배열은 삼각이냐 사각이냐의 의미가 없게 됩니다
여러가지 기하학적 및 경험적인 것을 고려하여 PITCH는 사각 또는 삼각배열로 하여
600 x 600 (mm)~700 x 700 (mm) 전후가 적당합니다.
NOZZLE 수량 N = 7.06 m² x 2단 ÷ 0.7 m× 0.7m = 28.8 ea
7. 위 5번과 6번에서 수량비교후에 최종 수량 정하기
다행히 위 계산에서는 5번과 6번의 수량 차이가 없으므로 바로 적용하면 되겟습니다.
만일, 차이가 많다면 NOZZLE의 사이즈(NOZZLE번호)를 증감하던가
도면에서 NOZZLE PITCH를 증감하여 재 설계하여야 합니다.
따라서 최종 NOZZLE의 수량은 5번과 6번에서 계산된 수량 및 도면에서 NOZZLE 좌우 대칭을 고려하여
1단 14개 + 2단 14개 = 총 28개로 하겠습니다.
막힘을 고려하여 한 단계 위 SIZE인 1/2" DTF28DMF 사용하는 것도 바랍직합니다.
8. 사용 재질의 종류
화학적 부식 및 온도에 따라 알맞게 선정하시기 바랍니다
PVC, TEFLON(PTFE계열), STS316
PP도 가능하나 가공성이 약간 미흡합니다.
완전 FULLCONE일 때 또는 1단 SPRAY NOZZLE 일 때
NOZZLE ORIENTATION은 당사로 연락주시면 성심껏 답해드리겠습니다.
